6月20日，AI浪潮之下，NVIDIA A100无疑是当下最为火爆的产品之一，其实还有更先进一代的H100，早在去年3月份就发布了，但不久前才全面投产，用上的还不多。
NVIDIA H100基于GH100 GPU核心，定制版台积电4nm工艺制造，800晶体管，集成18432个CUDA核心、576个张量核心、60MB二级缓存，支持6144-bit HBM高带宽内存，支持PCIe 5.0。

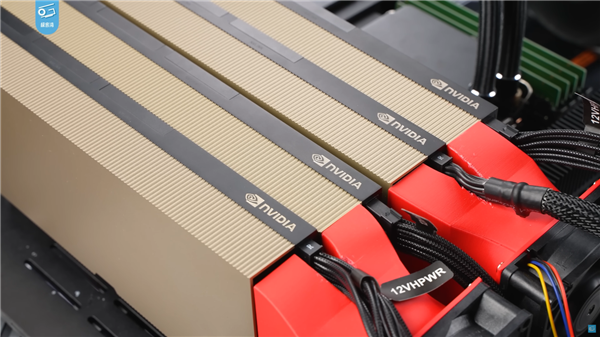

友媒极客湾最近搞到了四块PCIe版本的H100，目前价值高达30万元，我们就拉看看用它玩游戏会怎么样。

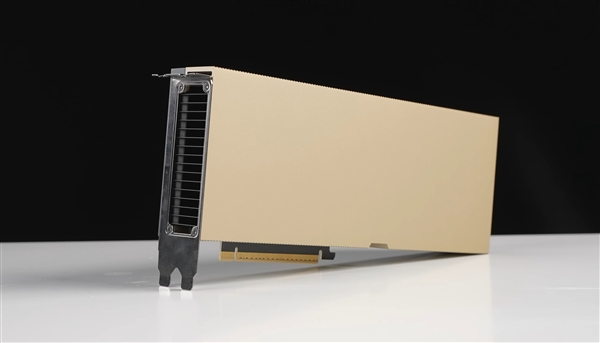

PCIe H100并不是满血的，只开放了14952个CUDA核心、456个张量核心、5120-bit位宽，搭配80GB HBM3，带宽高达2TB/s。

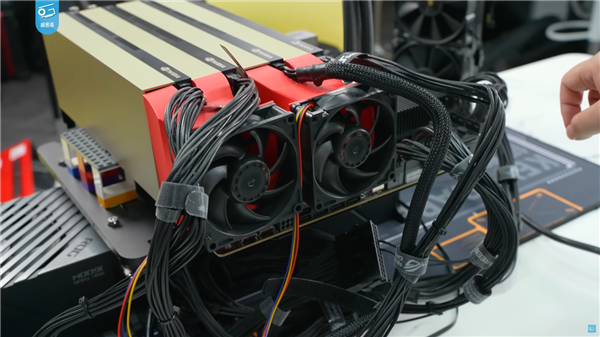

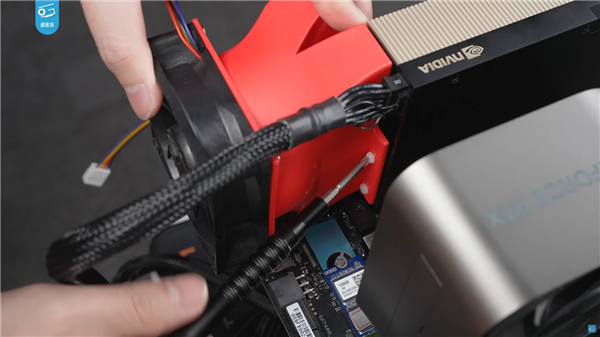

由于是面向数据中心，它自身没有风扇，而是需要依靠系统散热，为此不得不加装了一个特制的涡轮风扇来散热，足以对付350W TDP。

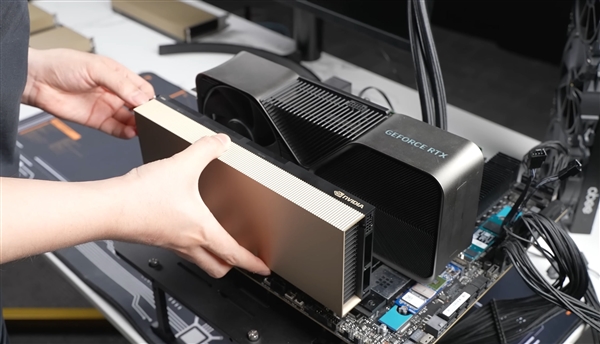

由于是专供AI、HPC计算用途，它也没有视频输出接口，为此不得不搭配第二块卡专门负责输出，让系统和驱动识别它也费了一番功夫。
顺带一提，H100只设计了24个ROP光栅单元(RTX 4090 160个)，在处理图形渲染上很容易出现瓶颈。

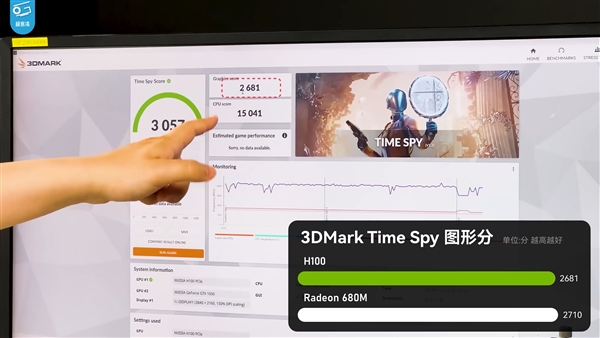

经过测试，H100 3DMark Time Spy测试图形得分为2681，甚至还不如Radeon 680M这样的核显。

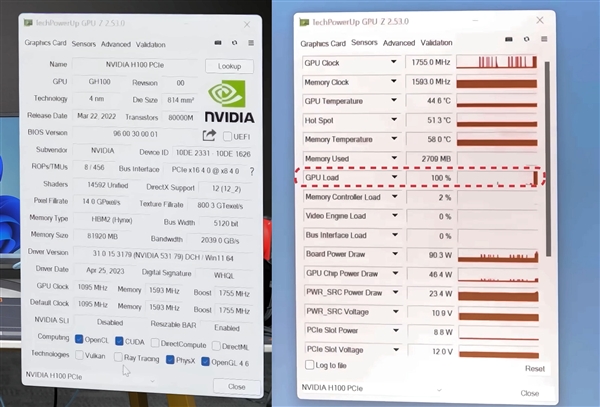

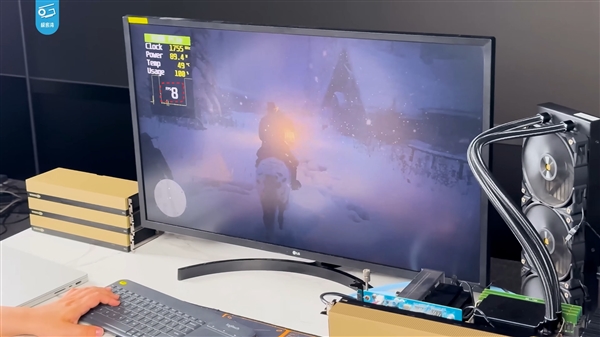

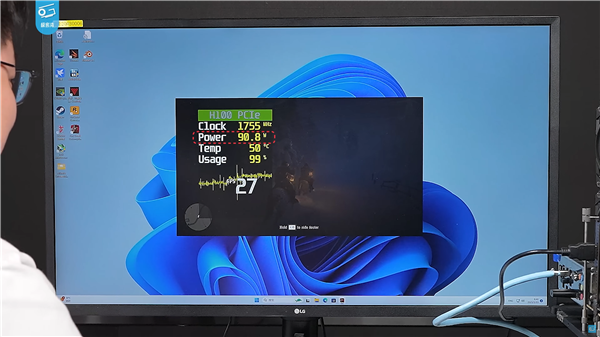

实际游戏里也经常出现个位数的帧率，即便一直100％满载也是如此，但功耗倒是不高，从未超过100W，温度也很低。
当然，这一切都在预料之中，毕竟，术业有专攻。
